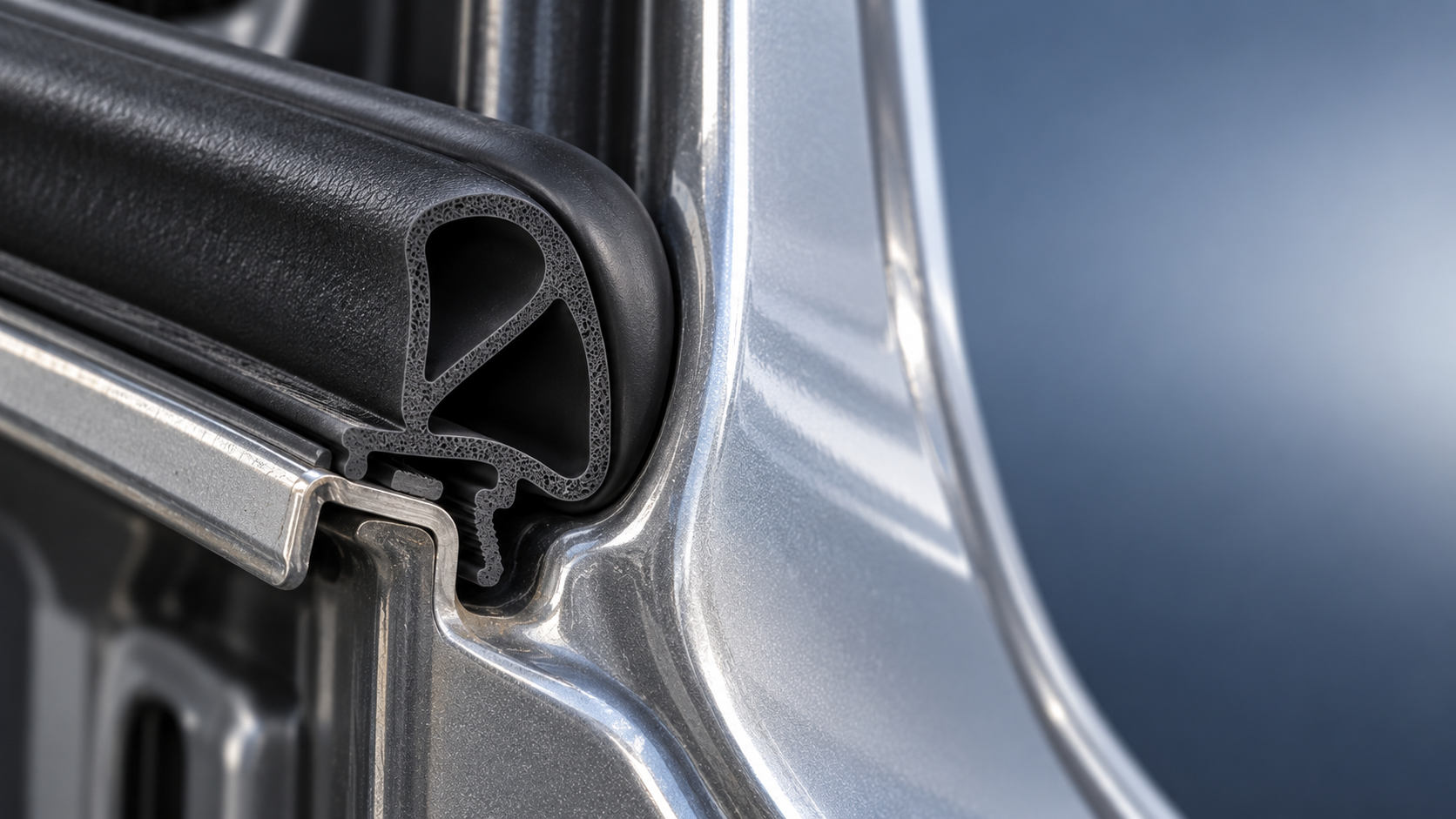

Эффективные решения по герметизации NVH снижают шум ветра, обеспечивая непрерывный контакт уплотнения по всему дверному проёму и удерживая усилие реакции уплотнения в пределах доступного усилия закрывания. Увеличение сжатия для устранения утечки часто повышает усилие закрывания и ускоряет локальную деформацию. Лучше начать с определения того, вызван ли шум воздушным каналом, нестабильным контактом уплотнения или аэродинамическим возбуждением в области дверной рамы. Для каждого механизма требуется отдельное решение.

Определяющая зависимость включает геометрию профиля, характеристику «нагрузка — деформация при сжатии», выравнивание двери и перепады давления во время движения. Одной лишь твёрдостью материала эту зависимость описать нельзя. Мягкий профиль с толстыми стенками или замкнутой воздушной полостью может сильнее сопротивляться закрыванию, чем более жёсткий профиль, рассчитанный на постепенный изгиб.

Отделите шум утечки от аэродинамического шума

Небольшой разрыв в контакте уплотнения может создать концентрированный воздушный канал и слышимое шипение. Особого внимания требуют углы, стыки, изменения направления отбортовки и переходы вблизи места крепления зеркала. Уплотнение, которое выглядит непрерывным на неподвижном автомобиле, может терять контакт, когда под аэродинамической нагрузкой дверная рама деформируется на скорости.

Шум ветра возникает и без измеримой утечки воздуха в салон. Отрыв потока в области зеркал, стоек и наружных зазоров вызывает колебания давления, которые возбуждают остекление и окружающие элементы конструкции. Увеличение сжатия основного уплотнения даст ограниченный эффект, если именно этот путь передачи шума является доминирующим.

Временно закрыть отдельные наружные зазоры, выполнить локальные акустические измерения и провести контролируемое испытание на утечки — всё это помогает различить указанные механизмы. Маскирование изменяет не только потенциальную утечку, но и внешний воздушный поток, поэтому снижение шума указывает на чувствительную область, но не доказывает точную причину. Сопоставление результата с данными о контакте и измерениями давления позволяет избежать ненужного увеличения жёсткости уплотнения.

Анализируйте кривую сжатия во всём рабочем диапазоне зазора

Характеристика «нагрузка — деформация при сжатии» описывает усилие, необходимое для сжатия профиля на заданную величину. Для полого или губчатого уплотнителя важно знать кривую во всём фактическом диапазоне установки. Единственное значение усилия при номинальном сжатии не показывает, что происходит при наименьшем и наибольшем зазорах двери.

На начальном этапе сжатия стенки полой камеры обычно деформируются на изгиб. По мере их сближения усилие может резко возрастать. Если из-за производственных допусков часть уплотнения попадает в этот крутой участок кривой, небольшие изменения положения двери вызывают значительные изменения усилия закрывания. Конструкция должна обеспечивать достаточный ход, чтобы сохранять контакт при наибольшем зазоре, не создавая чрезмерного сопротивления при наименьшем.

При сравнении кривых фиксируйте длину образца, направление сжатия, скорость нагружения, температуру и предварительное кондиционирование. Сравнивать усилие профиля, приведённое к единице длины, можно только при совпадении этих условий. Для экструдированных профилей также необходима репрезентативная опора: если основание зафиксировано не так, как при установке на автомобиль, изменится характер перекатывания или схлопывания полой камеры.

Затем усилие уплотнения необходимо соотнести с движением двери. Локальные силы реакции действуют на разном расстоянии от оси петли, поэтому их вклад в крутящий момент при закрывании различается по периметру проёма. Минимальная скорость закрывания или энергия закрывания также зависят от трения в петлях, срабатывания замка, трения поверхности уплотнения и кратковременного перепада давления в салоне. Меньшее усилие сжатия, измеренное в лаборатории, не обязательно означает, что дверь будет закрываться легче.

Используйте геометрию, чтобы сохранять контакт без чрезмерного усилия

Толщина стенок полой камеры, форма полости, угол контактной кромки и опора основания определяют развитие сжатия. Профиль с предсказуемым складыванием способен компенсировать разброс размеров при умеренном увеличении усилия. Неустойчивое сечение может отклоняться от предусмотренной контактной поверхности, вызывая утечку даже при значительном общем сжатии.

Ширину контакта также необходимо оценивать с учётом условий. Широкий след контакта указывает на соприкосновение, но не подтверждает наличие достаточного локального давления повсюду. И наоборот, узкая полоса контакта может обеспечивать герметичность, если её положение остаётся стабильным. Оцените непрерывность контакта по периметру и в местах стыков, а затем сопоставьте картину контакта с утечкой при характерных перепадах давления.

Вентиляционные отверстия в полых уплотнителях влияют на перемещение воздуха при сжатии. Их размер и расположение определяют переходное сопротивление, но также влияют на отвод воды и пути распространения звука. Их необходимо проверять в установленном узле. Клапаны сброса давления в салоне относятся к отдельной системе; прежде чем менять состав уплотнения для устранения проблемы с закрыванием, связанной с перепадом давления, следует проверить, нет ли ограничений в этой системе.

Оценивайте составы EPDM после кондиционирования

EPDM широко применяется для наружных автомобильных уплотнителей благодаря стойкости к озону и атмосферным воздействиям. Однако характеристики готового изделия по-прежнему зависят от рецептуры, вулканизации, структуры губчатого материала, качества экструзии и обработки поверхности. Для сплошных и ячеистых профилей требуются разные сравнения: изменение плотности губчатой резины может повлиять на поведение при сжатии, даже если измеренная твёрдость остаётся схожей.

Использование регенерированного EPDM вносит дополнительные переменные в рецептуру. Его влияние зависит от исходного материала, процесса регенерации, доли ввода, характеристик частиц и совместимости с новым составом. Поэтому приёмку следует основывать на характеристиках готового профиля и стабильности партий, а не на предположении о допустимом проценте замены.

Остаточная деформация при сжатии и сохранение усилия герметизации отвечают на разные вопросы. Остаточная деформация при сжатии показывает остаточную деформацию после заданной процедуры сжатия и восстановления. Релаксация напряжений характеризует снижение усилия при сохранении деформации. Профиль может заметно восстановить форму, но при длительной установке сохранять недостаточное контактное усилие. При оценке долговременной герметизации важны оба свойства.

Сравнивайте новые профили с образцами, выдержанными при соответствующих температурах — высокой и низкой, — влажности и условиях сжатия. После кондиционирования повторно измерьте кривую сжатия и оцените стыки наряду с прямыми экструдированными участками. Формование угловых элементов и процессы соединения могут вызывать изменения жёсткости или разрывы непрерывности, отсутствующие у лабораторных образцов материала.

При сравнении материалов также учитывайте различия в применении. Полоса из твёрдой чёрной нитрильной резины NBR относится к иной категории материалов и профилей, чем полый дверной уплотнитель из ячеистого EPDM. Стойкость NBR к маслам сама по себе не подтверждает его пригодность для наружного уплотнителя; стойкость к атмосферным воздействиям, поведение при низких температурах и характеристики сжатия в установленном состоянии требуют отдельной оценки.

Устанавливайте критерии приёмки на уровне материала, профиля и автомобиля

Ни один показатель твёрдости, остаточной деформации при сжатии или акустическое испытание по отдельности не позволяет определить баланс между шумом ветра и усилием закрывания. Испытания материала характеризуют состав; испытания профиля учитывают геометрию и технологический процесс; испытания на автомобиле включают монтажные допуски, аэродинамические нагрузки и дверную фурнитуру. Критерии приёмки должны связывать эти уровни.

Если предусмотрены стандартизованные методы испытания резины, указывайте применимую редакцию стандарта, подготовку образцов, условия кондиционирования и проведения испытания. Результаты, полученные по разным методикам определения остаточной деформации при сжатии или на образцах разной геометрии, нельзя считать взаимозаменяемыми. Для акустических испытаний автомобиля и оценки усилия закрывания также необходимо чётко задавать условия эксплуатации, поскольку одного названия метода недостаточно для определения критерия приёмки.

Практическая последовательность валидации начинается с предварительной оценки составов, после которой проводят измерения сжатия и релаксации профиля во всём ожидаемом диапазоне зазоров. Затем испытания установленного изделия позволяют сопоставить утечки, непрерывность контакта и поведение двери при закрывании. При акустической оценке следует контролировать скорость автомобиля, направление ветра, настройки вентиляции салона и фоновый шум, чтобы отличить изменение, вызванное уплотнением, от вариаций испытания.

Измерения усилия закрывания требуют такой же дисциплины. На результаты влияют угол двери, положение стекла, состояние замка, температура и метод закрывания. Указывайте, какой именно показатель измеряется: пиковое усилие на ручке, минимальная скорость закрывания и энергия закрывания описывают разные аспекты процесса и не должны подменять друг друга.

При запуске серийного производства необходимо сохранять зависимости, подтверждённые в ходе валидации. Контролируйте размеры профиля, плотность губчатого материала, если применимо, состояние вулканизации, качество стыков и характеристики сжатия в разных партиях. Отклонение размеров, из-за которого установленное уплотнение попадает на крутой участок кривой усилия, может свести на нет запас по усилию закрывания, даже если материал по-прежнему соответствует своей спецификации.
